Presse-étoupes et joints d'étanchéité antidéflagrants

Caractéristiques du produit

Présentation du produit

1. Il s'applique aux zones 1 et 2 de l'environnement gazeux explosif.

2. Il s'applique aux zones 20, 21 et 22 de l'environnement de poussière combustible.

3. Il est applicable aux environnements gazeux explosifs de classe IIA, IIB et IIC.

4. Il est largement applicable aux emplacements dangereux explosifs tels que l'exploration pétrolière, le raffinage, le stockage, l'industrie chimique, la médecine, l'industrie militaire et les installations militaires.

5. En tant qu'accessoire de support d'équipements électriques antidéflagrants, il est utilisé pour serrer divers câbles armés ou non armés.

Signification du modèle

Caractéristiques du produit

1. Fabriqué en acier au carbone de haute qualité, en acier inoxydable ou en laiton.

2. Une variété de formes de produits pour répondre aux différentes exigences d'installation.

3. Les produits de type 3A sont fabriqués en matière plastique, avec des spécifications de filetage de tuyau, adaptés à une utilisation comme dispositif d'entrée de câble pour la coque du boîtier antidéflagrant.

4. Le produit peut être utilisé pour serrer des câbles armés.

5. Les spécifications de filetage des produits de type B à H peuvent être personnalisées en fonction des exigences de l'utilisateur, telles que les filetages NPT, divers filetages non standard comme les filetages britanniques et métriques.

Paramètres techniques

1. Normes d'exécution : GB3836.1, GB3836.2, GB3836.3, GB12476.1, GB12476.5, IEC60079

2. Niveau de protection : IP66

Dessin coté

Tableau de sélection des connecteurs antidéflagrants

Fabriqué en acier au carbone de haute qualité, en laiton ou en acier inoxydable, avec un dispositif de serrage de câble à déplacement, ayant de fortes performances d'étanchéité, une structure d'étanchéité monocouche, adaptée à l'introduction de câbles non armés.

Spécification (A)			Câble applicable plage de diamètre (B)	Longueur (L)	Côté opposé / maximum extérieur diamètre S (ΦC)	Marque antidéflagrante	Niveau de protection
	système métrique	TNP	Câble applicable plage de diamètre (B)	Longueur (L)	Côté opposé / maximum extérieur diamètre S (ΦC)	Marque antidéflagrante	Niveau de protection	Gʺ
	M20 * 1.5S	1/2S	1/2ʺS	5~10	45	27(30)	Exe ⅡC Go Exd ⅡC Go Ex tD A21 IP66	Indice de protection IP66
	M20 * 1,5	½	½ʺ	9~15	45	27(30)
	M25 * 1.5S	3/4S	3/4ʺS	9~15	45	33(37)
	M25*1.5	¾	¾ʺ	14~20	45	33(37)
	M32 * 1.5S	1S	1ʺS	14~20	47	38(42)
	M32 * 1,5	1	1ʺ	19~25	47	38(42)
	M40 * 1.5S	11/4S	11/4ʺS	19~25	48	45(49)
	M40*1.5	1¼	1¼ʺ	25~32	48	45(49)
	M50 * 1.5SS	11/2SS	11/2ʺSS	25~32	50	54(59)
	M50 * 1.5S	11/2S	11/2ʺS	31~36	50	54(59)
	M50*1.5	1½	1½ʺ	35~40	50	54(59)
	M63 * 1.5S	2S	2 SECONDES	39~45	50	64(69)
	M63*1.5	2	2ʺ	45~50	50	64(69)
	M75 * 1.5S	2 SECONDES	21/2ʺS	48~56	56	82(87)
	M75*1.5	2½	2½ʺ	56~65	56	82(87)
	M90*2S	3S	3'S	51~65	56	100(105)
	M90*2	3	3ʺ	64~75	56	100(105)
	M115*2S	4S	4ʺS	74~84	56	120(125)
	M115*2	4	4ʺ	87~98	56	120(125)

BDM-C

Fabriqué en acier au carbone de haute qualité, en laiton ou en acier inoxydable, le dispositif de serrage de câble à déplacement présente de fortes performances d'étanchéité et une structure d'étanchéité monocouche, et convient à l'introduction de câbles non armés.

Photos du produit	Caractéristiques (A)			Câble applicable plage de diamètre (B)	Longueur (L)	Côté opposé / maximum extérieur diamètre S (ΦC)	Marque antidéflagrante	Niveau de protection
	système métrique	TNP	Gʺ	Câble applicable plage de diamètre (B)	Longueur (L)	Côté opposé / maximum extérieur diamètre S (ΦC)	Marque antidéflagrante	Niveau de protection
	M20 * 1.5S	1/2S	1/2ʺS	5~10	52	27(30)	Exe ⅡC Go Exd ⅡC Go Ex tD A21 IP66	Indice de protection IP66
	M20 * 1,5	½	½ʺ	9~15	52	27(30)
	M25 * 1.5S	3/4S	3/4ʺS	9~15	52	33(37)
	M25*1.5	¾	¾ʺ	14~20	52	33(37)
	M32 * 1.5S	1S	1ʺS	14~20	54	38(42)
	M32 * 1,5	1	1ʺ	19~25	54	38(42)
	M40 * 1.5S	11/4S	11/4ʺS	19~25	54	45(49)
	M40*1.5	1¼	1¼ʺ	25~32	54	45(49)
	M50 * 1.5SS	11/2SS	11/2ʺSS	25~32	59	54(59)
	M50 * 1.5S	11/2S	11/2ʺS	31~36	59	54(59)
	M50*1.5	1½	1½ʺ	35~40	59	54(59)
	M63 * 1.5S	2S	2 SECONDES	39~45	59	64(69)
	M63*1.5	2	2ʺ	45~50	59	64(69)
	M75 * 1.5S	2 SECONDES	21/2ʺS	48~56	63	82(87)
	M75*1.5	2½	2½ʺ	56~65	63	82(87)
	M90*2S	3S	3'S	51~65	63	100(105)
	M90*2	3	3ʺ	64~75	63	100(105)
	M115*2S	4S	4ʺS	74~84	63	120(125)
	M115*2	4	4ʺ	87~98	63	120(125)

BDM-D

Fabriqué en acier au carbone de haute qualité, en laiton ou en acier inoxydable, le dispositif de serrage du câble de déplacement présente de fortes performances d'étanchéité. Il présente une structure d'étanchéité monocouche et dispose d'un port de connexion fileté à l'extrémité d'entrée du fil, adapté à l'introduction de câbles non armés.

Photos du produit	Caractéristiques (A)			Câble applicable plage de diamètre (B)	Longueur (L)	Côté opposé / maximum extérieur diamètre S (ΦC)	Marque antidéflagrante	Niveau de protection
	système métrique	TNP	Gʺ	Câble applicable plage de diamètre (B)	Longueur (L)	Côté opposé / maximum extérieur diamètre S (ΦC)	Marque antidéflagrante	Niveau de protection
	M20 * 1.5S	1/2S	1/2ʺS	5~10	52	27(30)	Exe ⅡC Go Exd ⅡC Go Ex tD A21 IP66	Indice de protection IP66
	M20 * 1,5	½	½ʺ	9~15	52	27(30)
	M25 * 1.5S	3/4S	3/4ʺS	9~15	52	33(37)
	M25*1.5	¾	¾ʺ	14~20	52	33(37)
	M32 * 1.5S	1S	1ʺS	14~20	54	38(42)
	M32 * 1,5	1	1ʺ	19~25	54	38(42)
	M40 * 1.5S	11/4S	11/4ʺS	19~25	54	45(49)
	M40*1.5	1¼	1¼ʺ	25~32	54	45(49)
	M50 * 1.5S	11/2S	11/2ʺS	31~36	59	54(59)
	M50*1.5	1½	1½ʺ	35~40	59	54(59)
	M63 * 1.5S	2S	2 SECONDES	39~45	59	64(69)
	M63*1.5	2	2ʺ	45~50	59	64(69)

BDM-E

Fabriqué en acier au carbone de haute qualité, en laiton ou en acier inoxydable, le dispositif de serrage de câble à déplacement présente de fortes performances d'étanchéité. Il possède une structure de joint d'étanchéité monocouche et convient à l'introduction de câbles non armés.

Photos du produit	Caractéristiques (A)			Plage de diamètres de câble applicable (B)	Plage de diamètres de câble applicable (D)	Longueur (L)	Côté opposé / diamètre extérieur maximal S (ΦC)	Marque antidéflagrante	Niveau de protection
	système métrique	TNP	Gʺ	Plage de diamètres de câble applicable (B)	Plage de diamètres de câble applicable (D)	Longueur (L)	Côté opposé / diamètre extérieur maximal S (ΦC)	Marque antidéflagrante	Niveau de protection
	M20 * 1,5	½	½ʺ	11	9~15	75	27(30)	Exe ⅡC Go Exd ⅡC Go Ex tD A21 IP66	Indice de protection IP66
	M25 * 1.5S	3/4S	3/4ʺS	16	9~15	75	33(37)
	M25*1.5	¾	¾ʺ	16	14~20	75	33(37)
	M32 * 1.5S	1S	1ʺS	21	14~20	77	38(42)
	M32 * 1,5	1	1ʺ	21	19~25	77	38(42)
	M40 * 1.5S	11/4S	11/4ʺS	27	19~25	80	45(49)
	M40*1.5	1¼	1¼ʺ	27	25~32	80	45(49)
	M50 * 1.5S	11/2S	11/2ʺS	33	31~36	80	54(59)
	M50*1.5	1½	1½ʺ	35	35~40	80	54(59)
	M63 * 1.5S	2S	2 SECONDES	43	39~45	80	64(69)
	M63*1.5	2	2ʺ	45	45~50	80	64(69)
	M75 * 1.5S	2 SECONDES	21/2ʺS	52	48~56	95	82(87)
	M75*1.5	2½	2½ʺ	59	56~65	95	82(87)
	M90*2S	3S	3'S	64	51~65	98	100(105)
	M90*2	3	3ʺ	70	64~75	98	100(105)
	M115*2S	4S	4ʺS	80	74~84	98	120(125)
	M115*2	4	4ʺ	90	87~98	98	120(125)

BDM-F

Fabriqué en acier au carbone de haute qualité, en laiton ou en acier inoxydable, le dispositif de serrage du câble de déplacement présente de fortes performances d'étanchéité. Il possède une structure d'étanchéité d'emballage monocouche et un port de connexion fileté à l'extrémité d'entrée du fil. Il convient à l'introduction de câbles armés.

Photos du produit	Caractéristiques (A)			Plage de diamètres de câble applicable (B)	Plage de diamètres de câble applicable (D)	Longueur (L)	Côté opposé / diamètre extérieur maximal S (ΦC)	Marque antidéflagrante	Niveau de protection
	système métrique			Plage de diamètres de câble applicable (B)	Plage de diamètres de câble applicable (D)	Longueur (L)	Côté opposé / diamètre extérieur maximal S (ΦC)	Marque antidéflagrante	Niveau de protection
	M20 * 1,5	½	½ʺ	11	9~15	86	27(30)	Exe ⅡC Go Exd ⅡC Go Ex tD A21 IP66	Indice de protection IP66
	M25 * 1.5S	3/4S	3/4ʺS	16	9~15	86	33(37)
	M25*1.5	¾	¾ʺ	16	14~20	86	33(37)
	M32 * 1.5S	1S	1ʺS	21	14~20	90	38(42)
	M32 * 1,5	1	1ʺ	21	19~25	90	38(42)
	M40 * 1.5S	11/4S	11/4ʺS	27	19~25	93	45(49)
	M40*1.5	1¼	1¼ʺ	27	25~32	93	45(49)
	M50 * 1.5S	11/2S	11/2ʺS	33	31~36	93	54(59)
	M50*1.5	1½	1½ʺ	35	35~40	93	54(59)
	M63 * 1.5S	2S	2 SECONDES	43	39~45	93	64(69)
	M63*1.5	2	2ʺ	45	45~50	93	64(69)
	M75 * 1.5S	2 SECONDES	21/2ʺS	52	48~56	108	82(87)
	M75*1.5	2½	2½ʺ	59	56~65	108	82(87)
	M90*2S	3S	3'S	64	51~65	108	100(105)
	M90*2	3	3ʺ	70	64~75	108	100(105)
	M115*2S	4S	4ʺS	80	74~84	108	120(125)
	M115*2	4	4ʺ	90	87~98	108	120(125)

BDM-G

Fabriqué en acier au carbone de haute qualité, en laiton ou en acier inoxydable, le dispositif de serrage de câble à déplacement présente de fortes performances d'étanchéité et une structure d'étanchéité à double couche, et convient à l'introduction de câbles blindés.

Photos du produit	Caractéristiques (A)			Plage de diamètres de câble applicable (B)	Plage de diamètres de câble applicable (D)	Longueur (L)	Côté opposé / diamètre extérieur maximal S (ΦC)	Marque antidéflagrante	Niveau de protection
	système métrique	TNP	Gʺ	Plage de diamètres de câble applicable (B)	Plage de diamètres de câble applicable (D)	Longueur (L)	Côté opposé / diamètre extérieur maximal S (ΦC)	Marque antidéflagrante	Niveau de protection
	M20 * 1,5	½	½ʺ	5~10	9~15	75	27(30)	Exe ⅡC Go Exd ⅡC Go Ex tD A21 IP66	Indice de protection IP66
	M25*1.5	¾	¾ʺ	9~15	14~20	75	33(37)
	M32 * 1,5	1	1ʺ	14~20	19~25	77	38(42)
	M40*1.5	1¼	1¼ʺ	19~25	25~32	80	45(49)
	M50 * 1.5S	11/2S	11/2ʺS	25~32	31~36	80	54(59)
	M50*1.5	1½	1½ʺ	31~36	35~40	80	54(59)
	M63 * 1.5S	2S	2 SECONDES	34~40	39~45	80	64(69)
	M63*1.5	2	2ʺ	39~45	45~50	80	64(69)
	M75 * 1.5S	2 SECONDES	21/2ʺS	41~50	48~56	95	82(87)
	M75*1.5	2½	2½ʺ	48~56	56~65	95	82(87)
	M90*2	3	3ʺ	51~65	64~75	98	100(105)
	M115*2	4	4ʺ	74~84	87~98	98	120(125)

BDM-H

Fabriqué en acier au carbone de haute qualité, en laiton ou en acier inoxydable, le dispositif de serrage de câble à déplacement présente de fortes performances d'étanchéité, une structure d'étanchéité à double couche et un port de connexion fileté à l'extrémité d'entrée du fil, qui convient à l'introduction de câbles blindés.

Photos du produit	Caractéristiques (A)			Plage de diamètres de câble applicable (B)	Plage de diamètres de câble applicable (D)	Longueur (L)	Côté opposé / diamètre extérieur maximal S (ΦC)	Marque antidéflagrante	Niveau de protection
	système métrique	TNP	Gʺ	Plage de diamètres de câble applicable (B)	Plage de diamètres de câble applicable (D)	Longueur (L)	Côté opposé / diamètre extérieur maximal S (ΦC)	Marque antidéflagrante	Niveau de protection
	M20 * 1,5	½	½ʺ	5~10	9~15	86	27(30)	Exe ⅡC Go Exd ⅡC Go Ex tD A21 IP66	Indice de protection IP66
	M25*1.5	¾	¾ʺ	9~15	14~20	86	33(37)
	M32 * 1,5	1	1ʺ	14~20	19~25	90	38(42)
	M40*1.5	1¼	1¼ʺ	19~25	25~32	93	45(49)
	M50 * 1.5S	11/2S	11/2ʺS	25~32	31~36	93	54(59)
	M50*1.5	1½	1½ʺ	31~36	35~40	93	54(59)
	M63 * 1.5S	2S	2 SECONDES	34~40	39~45	93	64(69)
	M63*1.5	2	2ʺ	39~45	45~50	93	64(69)
	M75 * 1.5S	2 SECONDES	21/2ʺS	41~50	48~56	108	82(87)
	M75*1.5	2½	2½ʺ	48~56	56~65	108	82(87)
	M90*2	3	3ʺ	51~65	64~75	108	100(105)
	M115*2	4	4ʺ	74~84	87~98	108	120(125)

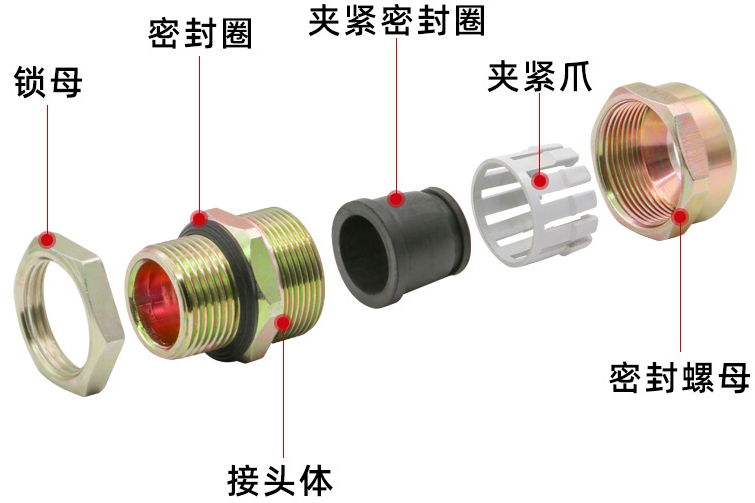

Répartition du produit:
