Préexpédition du produit:
Le connecteur de tuyau d'air droit enfichable est principalement utilisé pour le raccordement rapide des gazoducs et est également appelé connecteur de tuyau d'air à insertion rapide. Il est fabriqué en acier inoxydable pour un raccordement rapide dans les canalisations. Génénormalement, une extraéavecé est un connecteur à filetage externe et l'autre extréavecé est un sertissage connecté à un tuyau en plastique. Cependant, il peut également s'agir d'un connecteur à insertion rapide à trois extréavecés ou d'un connecteur coudé à insertion rapide. Il est largement utilisé dans l’énergie éélectrique, l'ingénierie électronécanique, les machines chimiques, les canalisations pneumatiques et les canalisations hydrauliques.
Description déqueueée:
Méméthode d'installation : type à accèc'est rapide à une principale, avec un diamètre accepté le 4 à 16 (mm).
Tapisériau : Acier inoxydable 304 et 316.
Résistance à la température : - 20 - 100℃
Résistance à la pression : 0,8 à 10 MPa

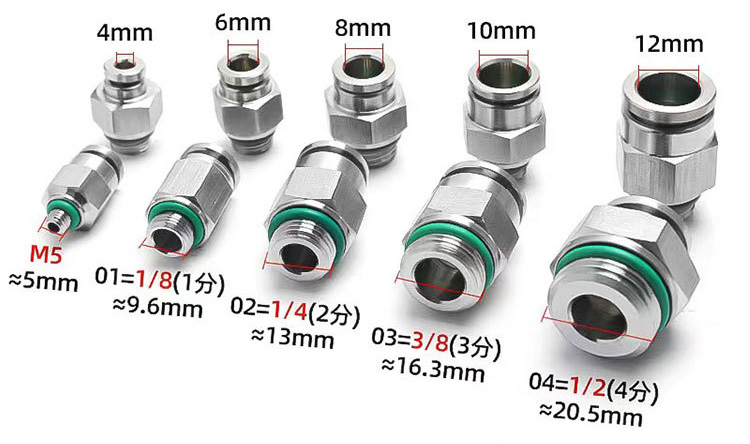

Description du fil :
01 = 1 indiquer = G1/8 filetage de tuyau (le diamètre extérieur du filetage est d’environ 9,5 mm)
02 = 2 points = G1/4 filetage de tuyau (le diamètre extérieur du filetage est d'environ 12,7 mm)
03 = 3 points = G3/8 filetage de tuyau (le diamètre extérieur du filetage est d'environ 16,7 mm)
04 = 4 points = G1/2 filetage de tuyau (le diamètre extérieur du filetage est d'environ 21MM)
06 = 6 points = G3/4 filetage de tuyau (le diamètre extérieur du filetage est d'environ 26MM)
1 pouce = 8 points = 1 - filetage de tuyau en pouces (le diamètre extérieur du filetage est d'environ 32MM)
Les prises de 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm représent le diamètre extérieur du tuyau d'air.
Tableau de correspondance des abréviations du code nom :
Nom | Nom de code |
Borne droite à connexion rapide à filetage externe | PC |
Filetage interne rapide – connexion directe via le terminal | Le |
Milieu droit à insertion rapide / joint de réduction | Unité centrale |
Coud articulaireé fileté à connexion rapide | PL |
Coudé à raccord rapide | PV |
Connecteur rapide traversant le panneau | Député |
Raccord en T fileté à connexion rapide | P.B. |
Té à raccord rapide | PE |
Dimensions hors tout :
Paramètres techniques :
Spécification du fil | avriléviation | avriléviation = Combien de minutes | Autres noms | Diamètre du filetage |
1/8 | 01 | 1indiquer | DR6 | 9.5±0.2 |
1/4 | 02 | 2Indiquer | DK8 | 12.5±0.3 |
318 | 03 | 3indiquer | J10 | 16.2±0.3 |
1/2 | 04 | 4émeute | DN15 | 20.3±0.3 |
314 | 06 | 6Indiquer | DR20 | 25.7±0.5 |
